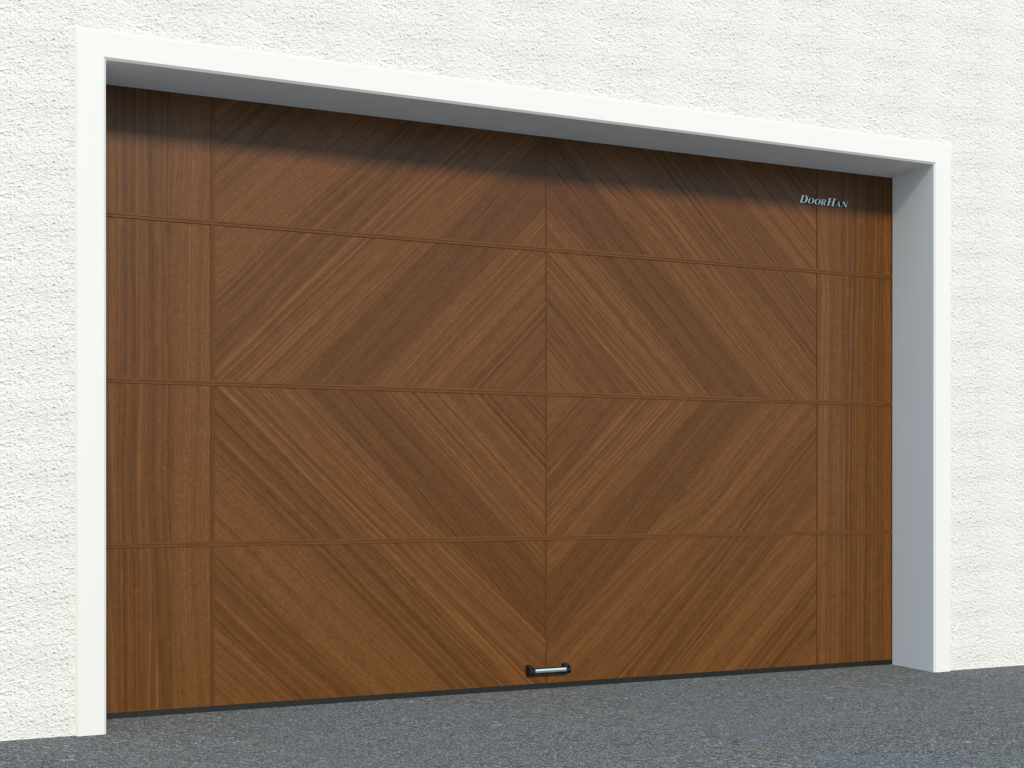

ВОРОТА С ТОРСИОННЫМ МЕХАНИЗМОМ, ГАРАЖНЫЕ СЕКЦИОННЫЕ RSD02

РАЗМЕРЫ ПРОЕМА

Конструкция

1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)

2. Концевой П-образный опорный кронштейн

3. Верхний профиль

4. Направляющие для полотна ворот

5. Опора с роликодержателем и роликом

6. Угловая стойка

7. Боковая крышка

8. Устройство защиты от обрыва пружины

9. Система крепления к потолку

10. Верхний опорный кронштейн

11. Верхний уплотнитель

12. Петля

13. Полотно ворот из сэндвич-панели

14. Задвижка

15. Нижний опорный кронштейн

16. Нижний профиль

17. Ручка

18. Нижний уплотнитель

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:H — высота проема (расстояние от пола до верха проема);B — ширина проема (расстояние от левого края до правого края проема);h — притолока (расстояние от верха проема до препятствия) min 150 мм;b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;L — глубина помещения.При замере Н и В за итоговый размер принимается наибольшая величина.При замере h, b1, b2 и L принимается наименьшая величина.ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

СПОСОБЫ МОНТАЖА

Накладной монтаж на проем: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ

Низкий подъем, барабан спереди

НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ

Низкий подъем, барабан спереди (комплект направляющих RKTN)

НИЗКИЙ ПОДЪЕМ, БАРАБАН СПЕРЕДИ (RKTN)

Низкий подъем, барабан сзади

НИЗКИЙ ПОДЪЕМ, БАРАБАН СЗАДИ

Стандартный подъем

СТАНДАРТНЫЙ ПОДЪЕМ

Стандартный наклонный подъем

СТАНДАРТНЫЙ НАКЛОННЫЙ ПОДЪЕМ

Высокий подъем

ВЫСОКИЙ ПОДЪЕМ

Наклонный высокий подъем

НАКЛОННЫЙ ВЫСОКИЙ ПОДЪЕМ

Вертикальный подъем

ВЕРТИКАЛЬНЫЙ ПОДЪЕМ

БАЗОВАЯ КОМПЛЕКТАЦИЯ

	Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.
	Комплект направляющих и угловых стоек из стали толщиной 1,5-2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.
	Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот. Обеспечивает открывание и закрывание полотна ворот без усилий.
	Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
	Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.
	Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот (в зависимости от конструкции может не выдаваться).

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

	Окно акриловое 607х202, черное. (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
	Окно акриловое 635х330, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.
	Окно акриловое 452х302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.
	Окно акриловое 452х302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.
	Окно акриловое 452х302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.
	Окно акриловое 452х302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.
	Окно акриловое 452х302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.
	Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.
	Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.
	Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
	Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.
	Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

УСЛОВИЯ ЭКСПЛУАТАЦИИ ПРОДУКЦИИ 1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т.е. их вес должен компенсироваться крутящим моментом пружин.2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки запрещаются.4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.5. Строго запрещено передвигаться под движущимся полотном ворот, т.к. это может привести к травмам.6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.7. Не подвергайте загрязнению направляющие и ролики, т.к. это может привести к нарушению плавности хода, а в случае наличия электропривода это может привести к его перегрузке и выходу из строя.8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.УПАКОВКА

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии cэндвич-панелей и стальных профилей систем направляющих.
