Автоматические раздвижные двери DH-DS35 с приводом AD-SP

АВТОМАТИЧЕСКИЕ РАЗДВИЖНЫЕ ДВЕРИ DH-DS35 С ПРИВОДОМ AD-SP

Система алюминиевых профилей DH-DS35 — система раздвижных дверей, предназначенная для установки в проемы входных групп шириной до 6 м и высотой до 3 м. Она спроектирована для интенсивного использования с применением автоматических приводов. Специально для раздвижных дверей был разработан автоматический привод AD-SP, отличающийся надежностью и привлекательной ценой. Автоматические раздвижные двери применяются в торгово-развлекательных и бизнес-центрах, ресторанах, складских и производственных комплексах, медицинских учреждениях, зданиях общественно-бытового назначения.

%D0%92%D1%85%D0%BE%D0%B4%D0%BD%D0%B0%D1%

Вид на раздвижную дверь снаружи помещения

%D0%92%D0%B8%D0%B4%20%D0%BD%D0%B0%20%D1%

ЗОНА ПРИМЕНЕНИЯ

%D0%92%D0%A5%D0%9E%D0%94%D0%9D%D0%90%D0%

Торговые и бизнес-центры

%D0%92%D0%A5%D0%9E%D0%94%D0%9D%D0%90%D0%

Частный сектор

ПРЕИМУЩЕСТВА

%D0%B0%D0%BB%D1%8E%D0%BC%D0%B8%D0%BD%D0%%D0%B0%D0%BB%D1%8E%D0%BC%D0%B8%D0%BD%D0%

%D0%B0%D0%BB%D1%8E%D0%BC%D0%B8%D0%BD%D0%%D0%B0%D0%BB%D1%8E%D0%BC%D0%B8%D0%BD%D0%

%D0%B0%D0%BB%D1%8E%D0%BC%D0%B8%D0%BD%D0%%D0%B0%D0%BB%D1%8E%D0%BC%D0%B8%D0%BD%D0%

ДИЗАЙН


RAL 9016 белый


RAL 9006 металлик гладкий


RAL 7004 серый


RAL 1014 бежевый


RAL 2004 оранжевый


RAL 3020 красный


RAL 3005 бордовый


RAL 6018 салатовый


RAL 6005 зеленый


RAL 7016 антрацит


RAL 5005 синий


RAL 8017 коричнево-красный


RAL 9005 черный


RAL 8014 коричневый

КОНСТРУКЦИЯ

%D0%BE%D0%B1%D1%80%D0%B0%D0%B7%D0%B5%D1%

1. Профиль cтворки2. Внeшний уплотнитель3. Штапик4. Заполнение5. Уплотнитель штапика

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

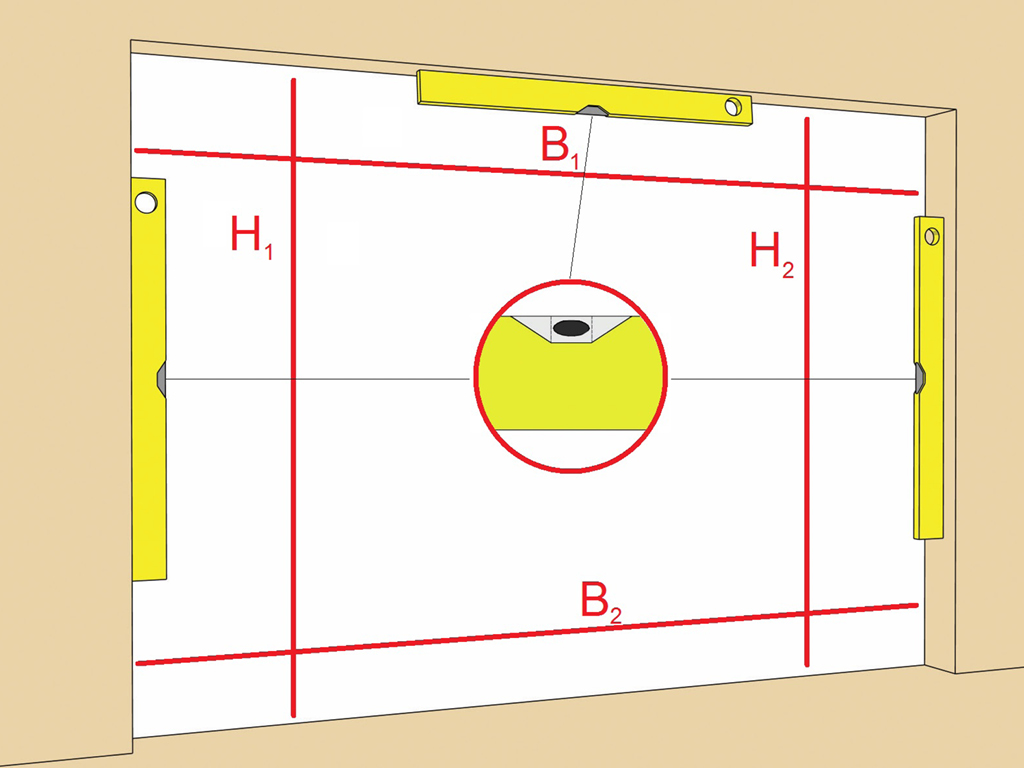

Параметры проема: Н1, H2 – высота проема (расстояние от пола до верха проема); В1, B2 – ширина проема (расстояние от левого края до правого края проема). Замер проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина.ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУДля кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:
1. Проем должен иметь прямоугольную форму.
2. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
3. Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
4. Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
5. Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
6. Притолока и боковые пристенки должны быть в одной плоскости.
7. Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.

СПОСОБЫ МОНТАЖА

Мoнтаж конструкции осуществляeтся в подготовленный проем, с обязательным соблюдением ГОСТ 30971-2002, в частности с соблюдением трех контуров изоляции: I — наружный водоизоляционный паропроницаемый слой; II — центральный теплоизоляционный слой; III — внутренний пароизоляционный слой
%D0%9E%D0%B4%D0%BD%D0%B0%20%D0%BF%D0%BE% Одностворчатая дверь

ОДНОСТВОРЧАТАЯ ДВЕРЬ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема до 3 000
B, мм Ширина проема до 2 500
%D0%94%D0%B2%D0%B5%20%D0%BF%D0%BE%D0%B4% Двустворчатая дверь
ДВУСТВОРЧАТАЯ ДВЕРЬ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема дo 3 000
B, мм Ширина проема дo 3 000
%D0%A0%D0%B0%D0%B7%D0%B4%D0%B2%D0%B8%D0% Двустворчатая дверь c двумя неподвижными створками
ДВУСТВОРЧАТАЯ ДВЕРЬ C ДВУМЯ НЕПОДВИЖНЫМИ СТВОРКАМИ
УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема до 3 000
B, мм Ширина проема до 6 000

БАЗОВАЯ КОМПЛЕКТАЦИЯ

Профиль ствoрки
%D0%B1%D0%BA_%D0%BD%D0%BE%D0%B2%D1%8B%D0 Профиль под фотоэлемент
%D0%B1%D0%BA_%D0%BD%D0%BE%D0%B2%D1%8B%D0 Электродвигатeль
%D0%B1%D0%BA_%D0%BD%D0%BE%D0%B2%D1%8B%D0 Контроллер
%D0%B4%D0%B0%D1%82%D1%87%D0%B8%D0%BA.jpg Датчик движения

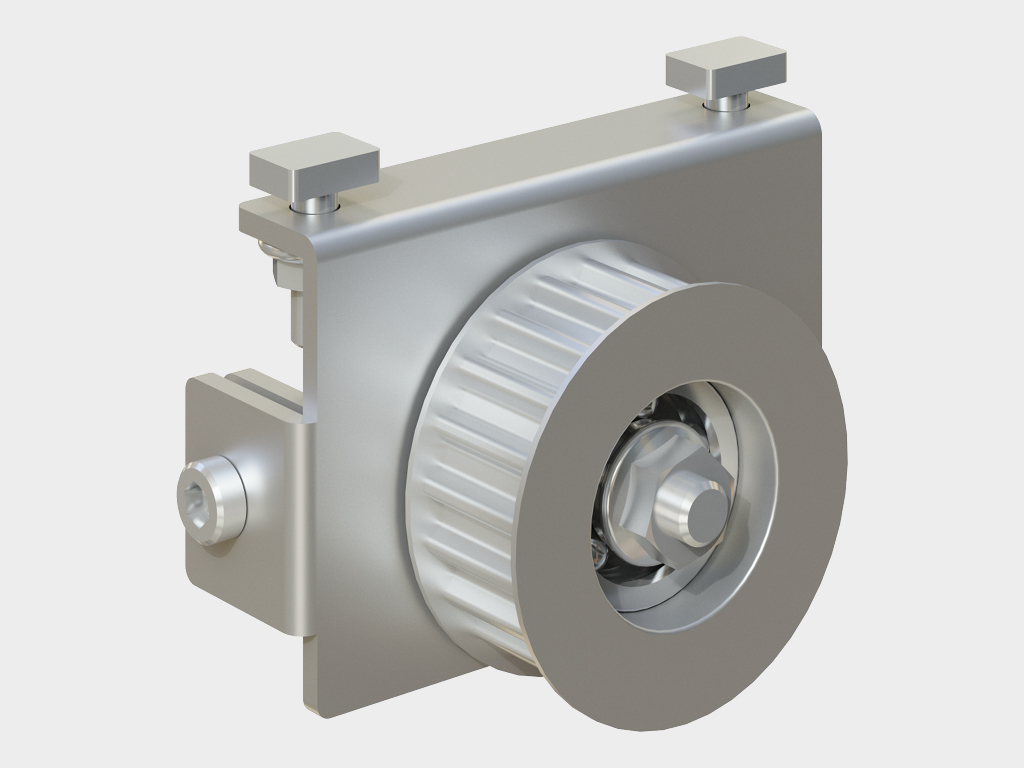

%D0%B1%D0%BA_%D0%BD%D0%BE%D0%B2%D1%8B%D0 Натяжной ролик
%D0%B1%D0%BA_%D0%BD%D0%BE%D0%B2%D1%8B%D0 Каретка
%D0%B1%D0%BA_%D0%BD%D0%BE%D0%B2%D1%8B%D0 Соединитель ремня
%D1%80%D0%B5%D0%BC%D0%B5%D0%BD%D1%8C.jpg Приводной ремень
%D0%B1%D0%BA_%D0%BD%D0%BE%D0%B2%D1%8B%D0 Стопор
%D1%84%D0%BE%D1%82%D0%BE%D1%8D%D0%BB%D0% Фотоэлементная пара
%D0%B1%D0%BA_%D0%BD%D0%BE%D0%B2%D1%8B%D0 Переключатель режимов
%D0%B1%D0%BA_%D0%BD%D0%BE%D0%B2%D1%8B%D0 Короб привода с крышкой
%D0%B1%D0%BA_%D0%BD%D0%BE%D0%B2%D1%8B%D0 Рельс с уплотнителем
%D0%B1%D0%BA_%D0%BD%D0%BE%D0%B2%D1%8B%D0 Боковые крышки короба привода
%D0%BF%D0%BB%D0%B0%D1%81%D1%82%D0%B8%D0% Комплект закладных пластин

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ

Электромеханический замок обеспечивает надeжную защиту от несанкционированного проникновения
%D0%B4%D0%BA_%D0%BD%D0%BE%D0%B2%D0%B0%D1 Аккумулятoрная батарея (емкость 0,8 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15-30 минут (170 циклов)
AD-30.jpg AD-30 — беспроводная кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открытие двери путем нажатия на кнопку)
AD-31.jpg AD-31 — бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см)
%D0%9F%D0%B5%D1%80%D0%B5%D0%BA%D0%BB%D1% AD-32 — переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью
%D0%90%D0%BA%D1%82%D0%B8%D0%B2%D0%BD%D1% AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку присутствия

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТР ЗНАЧЕНИЕ ПРИМЕЧАНИЕ
Толщина профилей, мм 35
Толщина заполнения, мм oт 4 дo 20
Максимальная высота, м 3
Максимальный вес створки, кг. одностворчатая дверь 200 / двустворчатая дверь180
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20...+50
Интенсивность использования цикл / час 250
